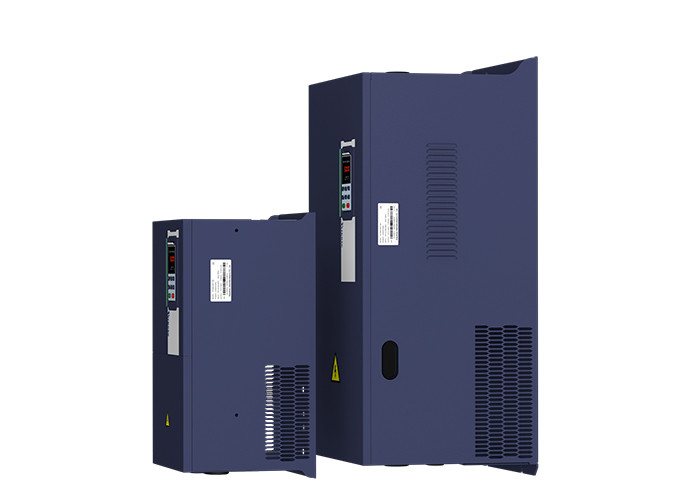

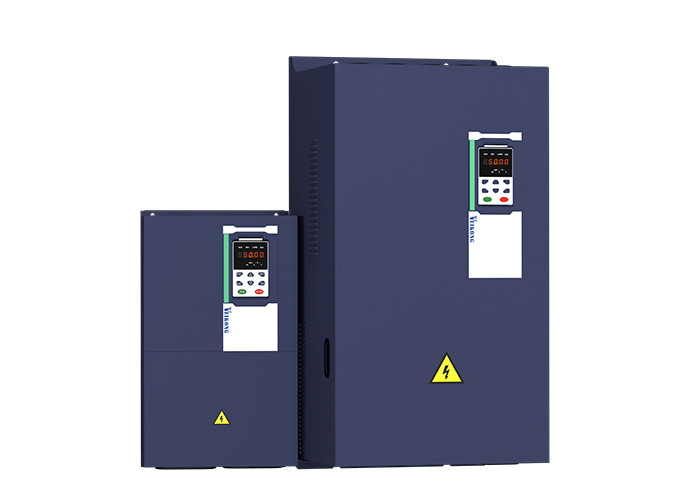

Convertidor de frecuencia de 45KW 55KW 75KW Vfd para el equipo de la automatización

Artículo

Specifiation

Entrada

Voltaje entrado

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Gama de fluctuación permitida del voltaje

-15%~10%

Frecuencia entrada

50Hz/60Hz, fluctuación menos el de 5%

Salida

Voltaje de salida

3phase: voltaje 0~input

Capacidad de sobrecarga

Uso de fines generales: 60S para 150% de la corriente clasificada

Uso ligero de la carga: 60S para 120% de la corriente clasificada

Control

Modo de control

Control de V/f

Control de vector del flujo de Sensorless sin la tarjeta de la PÁGINA (SVC)

Control de vector del flujo de la velocidad del sensor con la tarjeta de la PÁGINA (VC)

Modo de funcionamiento

Control de velocidad, control del esfuerzo de torsión (SVC y VC)

Gama de velocidad

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Exactitud de control de la velocidad

el ±0.5% (V/f)

el ±0.2% (SVC)

el ±0.02% (VC)

Respuesta de la velocidad

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

gama de frecuencia

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Resolución entrada de la frecuencia

Ajuste de Digitaces: 0,01 herzios

Ajuste análogo: frecuencia máxima x 0,1%

Esfuerzo de torsión de lanzamiento

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Exactitud de control del esfuerzo de torsión

SVC: dentro del 5Hz10%, sobre el 5Hz5%

VC: 3,0%

Curva de V/f

V / tipo de la curva de f: línea recta, de múltiples puntos, función de poder, V/separación de f;

Ayuda del alza del esfuerzo de torsión: Alza automática del esfuerzo de torsión (ajuste) de la fábrica, alza manual del esfuerzo de torsión

Frecuencia que da la rampa

Ayuda linear y aceleración y desaceleración de la curva doble;

4 grupos de tiempo de la aceleración y de desaceleración, fijando la gama 0.00s ~ 60000s

Control del voltaje del autobús de DC

Control de la parada de la sobretensión: limite la producción de energía del motor ajustando la frecuencia de la salida para evitar saltar la falta del voltaje;

Control de la parada del Undervoltage: controle el consumo de energía del motor ajustando la frecuencia de la salida para evitar fracaso del desvío

Control de VdcMax: Limite la cantidad de poder generada por el motor ajustando la frecuencia de la salida para evitar viaje de la sobretensión;

Control de VdcMin: Controle el consumo de energía del motor ajustando la frecuencia de la salida, para evitar la falta del undervoltage del salto

Frecuencia portadora

1kHz~12kHz (varía dependiendo del tipo)

Método de lanzamiento

Comienzo directo (puede ser el freno sobrepuesto de DC); comienzo de seguimiento de la velocidad

Método Stop

Parada de la desaceleración (puede ser DC sobrepuesto que frena); libre de parar

Función de Maincontrol

Active el control, control de la inclinación, operación de hasta 16 velocidades, evitación peligrosa de la velocidad, operación de la frecuencia del oscilación, aceleración y transferencia del tiempo de desaceleración, separación de VF, sobre la excitación que frena, control del PID del proceso, duerma y función para despertar, lógica simple incorporada del PLC, los terminales entrada y de salida virtuales, unidad de retraso incorporada, unidad incorporada de la comparación y unidad de la lógica, copia de seguridad y recuperación, expediente perfecto de la falta, reset de falta, dos grupos de motor parametersfreeswitching, cableado de la salida del intercambio del software, terminales del parámetro ARRIBA/ABAJOS

Función

Telclado numérico

Teclado del LED Digital y telclado numérico del LCD (opción)

Comunicación

Estándar:

Comunicación de MODBUS

PUEDE ABRIRSE Y PROFINET (EN EL DESARROLLO)

Tarjeta de la PÁGINA

Tarjeta de interfaz ampliada del codificador (salida diferenciada y colector abierto), tarjeta del transformador rotatorio

Terminal entrado

Estándar:

5 terminales de la entrada digital, uno de los cuales apoyan la entrada de alta velocidad del pulso hasta 50kHz;

2 terminales de la entrada análoga, ayuda 0 ~ entrada o 0 del voltaje 10V ~ entrada actual 20mA;

Tarjeta de la opción:

4 terminales de la entrada digital

2 entrada del voltaje de la entrada análoga terminals.support-10V-+10V

Terminal de salida

estándar:

1 terminal de salida digital;

1 terminal de salida de alta velocidad de pulso (tipo abierto) del colector, ayuda 0 ~ salida de la señal de la onda cuadrada 50kHz;

1 terminal de salida de la retransmisión (la segunda retransmisión es una opción)

2 terminales de salida analógica, ayuda 0 ~ salida actual 20mA o 0 ~ salida del voltaje 10V;

Tarjeta de la opción: 4 terminales de salida digital

Protección

Refiera al capítulo 6" localización de averías y las contramedidas” para la función de la protección

Ambiente

Ubicación de la instalación

Interior, ninguna luz del sol directa, polvo, gas corrosivo, gas combustible, humo del aceite, vapor, goteo o sal.

Altitud

0-3000m.inverter será reducido la capacidad normal si la altitud una corriente más alta de than1000m y de salida nominal reduce por el 1% si aumento de la altitud por el 100m

Temperatura ambiente

-10°C~ +40°C, (redujo la capacidad normal si la temperatura ambiente está entre 40°C y 50°C) disminución máxima de la corriente de salida nominal 50°C antes de 1,5% si aumento de la temperatura por 1°C

Humedad

Menos que 95%RH, sin la condensación

Vibración

Menos de 5,9 m/s2 (0,6 g)

Temperatura de almacenamiento

-20°C ~ +60°C

Otros

Instalación

Gabinete montado en la pared, piso-controlado, transmural

Nivel de la protección

IP20

cámara de enfriamiento

Enfriamiento de aire forzado

EMC

CE ROHS

Filtro interno del EMC

Cumple con EN61800-3

Categoría C3

3ro ambiente
