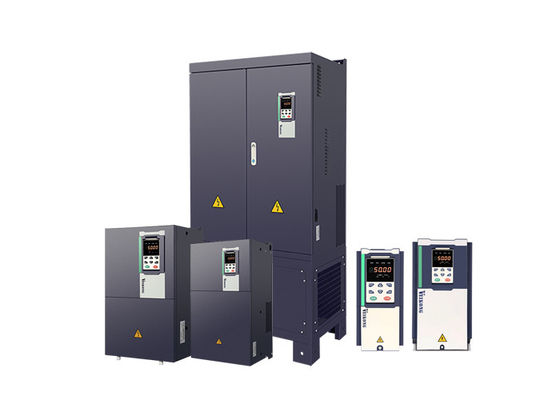

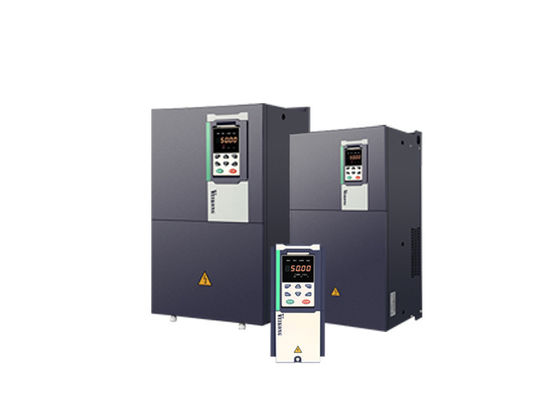

impulsión 15HP 25HP 30HP EMC C3 de la CA del inversor de la frecuencia 480Vac con control de vector

1 fase/3 fases 220 V: 200 V ~ 240 V

3 fases 380V-480V: 380V~480V

Aplicación de propósito general: 60S para el 150% de la corriente nominal

Aplicación de carga ligera: 60S para el 120% de la corriente nominal

control V/f

Control vectorial de flujo sin sensor sin tarjeta PG (SVC)

Control vectorial de flujo de velocidad del sensor con tarjeta PG (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0,5 % (V/f)

±0,2 % (VCS)

±0,02 % (VC)

5 Hz (V/f)

20 Hz (VCS)

50 Hz (VC)

0,00～600,00 Hz (V/f)

0,00～200,00 Hz (VCS)

0,00～400,00 Hz (VC)

Ajuste digital: 0,01 Hz

Ajuste analógico: frecuencia máxima x 0,1%

150 %/0,5 Hz (V/f)

180 %/0,25 Hz (VCS)

200%/0Hz (VC)

SVC: dentro de 5Hz10%, por encima de 5Hz5%

CV:3,0%

Tipo de curva V/f: línea recta, multipunto, función de potencia, separación V/f;

Compatibilidad con refuerzo de par: refuerzo de par automático (ajuste de fábrica), refuerzo de par manual

Admite aceleración y desaceleración lineal y de curva S;

4 grupos de tiempo de aceleración y desaceleración, rango de configuración 0.00s ~ 60000s

Control de bloqueo por sobretensión: limite la generación de energía del motor ajustando la frecuencia de salida para evitar omitir la falla de tensión;

Control de bloqueo por bajo voltaje: controle el consumo de energía del motor ajustando la frecuencia de salida para evitar fallas de guiñada

Control VdcMax: limite la cantidad de energía generada por el motor ajustando la frecuencia de salida para evitar disparos por sobretensión;

Control Vdc Min: controle el consumo de energía del motor ajustando la frecuencia de salida, para evitar fallas de bajo voltaje de salto

Estándar:

comunicación MODBUS

CAN ABRIR Y PROFINET (EN DESARROLLO)

Estándar:

5 terminales de entrada digital, uno de los cuales admite entrada de pulsos de alta velocidad de hasta 50 kHz;

2 terminales de entrada analógica, admite entrada de voltaje de 0 ~ 10 V o entrada de corriente de 0 ~ 20 mA;

Tarjeta de opciones:

4 terminales de entrada digital

2 terminales de entrada analógica. Admite entrada de voltaje de 10V-+10V

estándar:

1 terminal de salida digital;

1 terminal de salida de pulso de alta velocidad (tipo de colector abierto), compatible con salida de señal de onda cuadrada de 0 ~ 50 kHz;

1 terminal de salida de relé (el segundo relé es una opción)

2 terminales de salida analógica, admite salida de corriente de 0 ~ 20 mA o salida de voltaje de 0 ~ 10 V;

Tarjeta opcional: 4 terminales de salida digital

Filtro EMC interno

Cumple con EN61800-3

Categoría C3

3^rdAmbiente

Capacidad de potencia

(KVA)

Corriente de entrada

(A)

Motor Adaptable

(KW)
