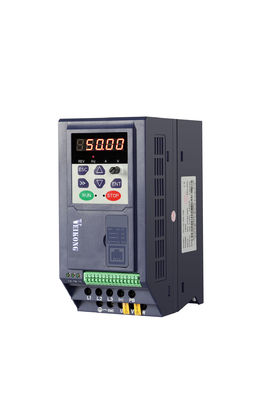

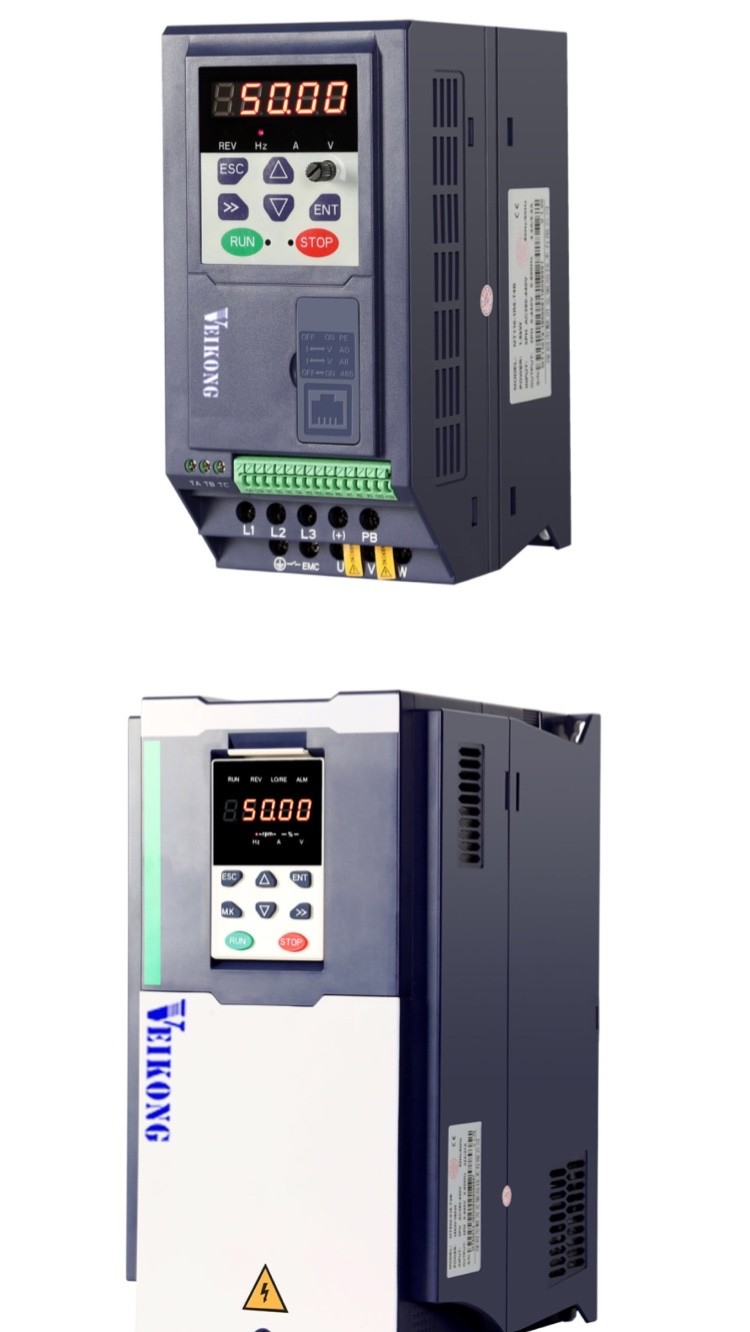

impulsión variable sumergible Mini Size de la frecuencia de la bomba VFD de 2200W 4000W

Artículo

Specifiation

Entrada

Voltaje de Inuput

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Gama de fluctuación permitida del voltaje

-15%~10%

Frecuencia entrada

50Hz/60Hz, fluctuación menos el de 5%

Salida

Voltaje de salida

1/3phase: voltaje 0~input

Capacidad de sobrecarga

Uso de fines generales: 60S para 150% de la corriente clasificada

Uso ligero de la carga: 60S para 120% de la corriente clasificada

Control

Modo de control

Control de V/f

Control de vector del flujo de Sensorless sin la tarjeta de la PÁGINA (SVC)

Modo de funcionamiento

Control de velocidad, control del esfuerzo de torsión (SVC)

Gama de velocidad

1:100 (V/f)

1:200 (SVC)

Exactitud de control de la velocidad

el ±0.5% (V/f)

el ±0.2% (SVC)

Respuesta de la velocidad

5Hz (V/f)

20Hz (SVC)

gama de frecuencia

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

Resolución entrada de la frecuencia

Ajuste de Digitaces: 0,01 herzios

Ajuste análogo: frecuencia máxima x 0,1%

Esfuerzo de torsión de lanzamiento

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

Exactitud de control del esfuerzo de torsión

SVC: dentro del 5Hz10%, sobre el 5Hz5%

VC: 3,0%

Curva de V/f

V / tipo de la curva de f: línea recta, de múltiples puntos, función de poder, V/separación de f;

Ayuda del alza del esfuerzo de torsión: Alza automática del esfuerzo de torsión (ajuste) de la fábrica, alza manual del esfuerzo de torsión

Frecuencia que da la rampa

Ayuda linear y aceleración y desaceleración de la curva doble;

4 grupos de tiempo de la aceleración y de desaceleración, fijando la gama 0.00s ~ 60000s

Control del voltaje del autobús de DC

Control de la parada de la sobretensión: limite la producción de energía del motor ajustando la frecuencia de la salida para evitar saltar la falta del voltaje;

Control de la parada del Undervoltage: controle el consumo de energía del motor ajustando la frecuencia de la salida para evitar fracaso del desvío

Control de VdcMax: Limite la cantidad de poder generada por el motor ajustando la frecuencia de la salida para evitar viaje de la sobretensión;

Control de VdcMin: Controle el consumo de energía del motor ajustando la frecuencia de la salida, para evitar la falta del undervoltage del salto

Frecuencia portadora

1kHz~16kHz (varía dependiendo del tipo)

Método de lanzamiento

Comienzo directo (puede ser el freno sobrepuesto de DC); comienzo de seguimiento de la velocidad

Método Stop

Parada de la desaceleración (puede ser DC sobrepuesto que frena); libre de parar

Función de Maincontrol

Active el control, control de la inclinación, operación de hasta 16 velocidades, evitación peligrosa de la velocidad, operación de la frecuencia del oscilación, aceleración y transferencia del tiempo de desaceleración, separación de VF, sobre la excitación que frena, control del PID del proceso, duerma y función para despertar, lógica simple incorporada del PLC, los terminales entrada y de salida virtuales, unidad de retraso incorporada, unidad incorporada de la comparación y unidad de la lógica, copia de seguridad y recuperación, expediente perfecto de la falta, reset de falta, dos grupos de motor parametersfreeswitching, cableado de la salida del intercambio del software, terminales del parámetro ARRIBA/ABAJOS

Función

Telclado numérico

Telclado numérico del LED Digital y telclado numérico del LCD (opción) y pantalla LED del externo

comunicación

Estándar:

Comunicación de MODBUS

Terminal entrado

Tamaño A: 4 terminales de la entrada digital y terminales de 1 entrada análoga

Tamaño B: 5 terminales de la entrada digital, uno de los cuales apoyan la entrada de alta velocidad del pulso hasta 50kHz; terminalssupport 0 de la entrada análoga 2 ~ entrada o 0 del voltaje 10V ~ entrada actual 20mA;

Terminal de salida

Clasifique un 1 terminal de salida digital;

1 terminal de salida de la retransmisión (ayuda NO única)

terminales de 1 salida analógica, ayuda 0 ~ salida actual 20mA o 0 ~ salida del voltaje 10V;

Terminal de salida digital del tamaño B 1;

1 terminal de salida de alta velocidad de pulso (tipo abierto) del colector, ayuda 0 ~ salida de la señal de la onda cuadrada 50kHz;

1 terminal de salida de la retransmisión (APOYE NO Y EL NC)

terminales de 1 salida analógica, ayuda 0 ~ salida actual 20mA o 0 ~ salida del voltaje 10V;

Protección

Refiera al capítulo 6" localización de averías y las contramedidas” para la función de la protección

Ambiente

Ubicación de la instalación

Interior, ninguna luz del sol directa, polvo, gas corrosivo, gas combustible, humo del aceite, vapor, goteo o sal.

Altitud

0-3000m.inverter será reducido la capacidad normal si la altitud una corriente más alta de than1000m y de salida nominal reduce por el 1% si aumento de la altitud por el 100m

Temperatura ambiente

-10°C~ +40°C, (redujo la capacidad normal si la temperatura ambiente está entre 40°C y 50°C) disminución máxima de la corriente de salida nominal 50°C antes de 1,5% si aumento de la temperatura por 1°C

Humedad

Menos que 95%RH, sin la condensación

Vibración

Menos de 5,9 m/s2 (0,6 g)

Temperatura de almacenamiento

-20°C ~ +60°C

Otros

Instalación

Gabinete montado en la pared, piso-controlado, transmural

Nivel de la protección

IP20

cámara de enfriamiento

El enfriamiento de aire forzado PARA EL TAMAÑO B, CLASIFICA A (el ENFRIAMIENTO NATURAL)

Modelo

Capacidad de poder

(KVA)

Corriente entrada

(a)

Corriente de salida (A)

Motor adaptable

(Kilovatio)

TAMAÑO

Unidad de freno

Carga pesada

Carga ligera

fase 3: 380V-480V, 50/60Hz

VFD500M-R75GT4B

1,6

3,2

2,5

4,2

0,75

TAMAÑO B

Interno

VFD500M-1R5GT4B

2,8

4,7

4,2

5,6

1,5

VFD500M-2R2GT4B

3,7

7,8

5,6

9,4

2,2

VFD500M-4R0GT4B

6,2

11,6

9,4

10,5

3,7

VFD500M-5R5GT4B

8,6

15,6

13,0

17,0

5,5

TAMAÑO C

Interno

VFD500M-7R5GT4B

11,2

20,5

17,0

23,0

7,5

1 fase: 200-240V, 50/60Hz

VFD500M-R40GS2B

1,2

6,9

2,8

3,2

0,4

SIZEA

Interno

VFD500M-R75GS2B

2,1

12,2

4,5

4,8

0,75

VFD500M-1R5GS2B

3,1

17,0

8,0

10,6

1,5

SIZEB

VFD500M-2R2GS2B

4,1

21,0

10,6

12,5

2,2

fase 3: 200V-240V, 50/60Hz

VFD500M-R40GT2B

1,2

4

2,8

3,2

0,4

Tamaño B

Interno

VFD500M-R75GT2B

2,1

7,1

4,5

4,8

0,75

VFD500M-1R5GT2B

3,1

11,3

8,0

10,6

1,5

VFD500M-2R2GT2B

4,1

14,5

10,6

12,5

2,2
