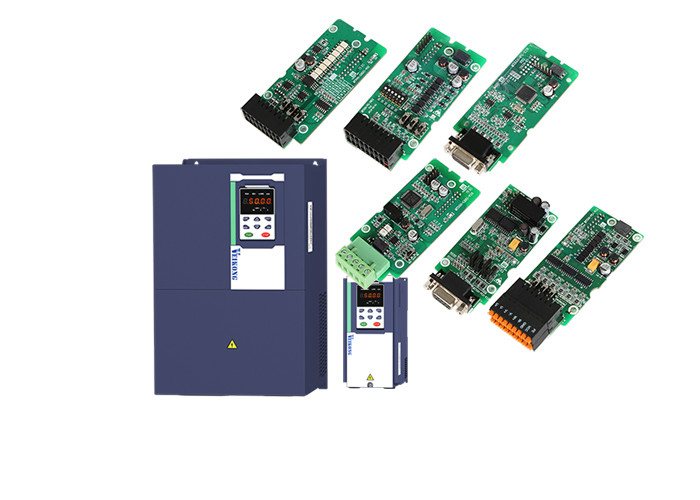

Impulsión variable trifásica 30kw 40hp de la frecuencia la monofásico VFD
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | VEIKONG |
| Certificación | CE, ROHS |
| Número de modelo | VFD500-030G/037GT4B |
| Cantidad de orden mínima | 1 |
| Precio | Please contact quotation |
| Detalles de empaquetado | el inversor de <45kw sea el paquete usado del cartón, ≥45kw sea paquete de madera usado del caso |
| Tiempo de entrega | depende de cantidades |
| Condiciones de pago | T/T, Western Union, L/C |
| Capacidad de la fuente | 1000 UNIDADES POR SEMANA |
Datos del producto
| Voltaje | 380V/220V | Poder | 30Kw/40hp |
|---|---|---|---|
| Modo de control | Control de V/F, control de vector | Nivel de la protección | IP20/IP65 |
| Communciaton | Modbus485 Canopen Profinet | teclado | Telclado numérico del LED, telclado numérico del LCD, telclado numérico dual de la exhibición |
| Alta luz | Impulsión variable 30kw de la frecuencia de VFD,Impulsión variable 3 40hp de la frecuencia de VFD,Vfd la monofásico 40hp |
||
Descripción de producto
monofásico trifásica variable de la impulsión VFD de la frecuencia de 30kw 40hp 220v 380v
Datos técnicos de VEIKONG VFD500:
| Artículo | Specifiation | |
| Entrada | Voltaje de Inuput |
1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V |
| Gama de fluctuación permitida del voltaje | -15%~10% | |
| Frecuencia entrada | 50Hz/60Hz, fluctuación menos el de 5% | |
| Salida | Voltaje de salida | 3phase: voltaje 0~input |
| Capacidad de sobrecarga |
Uso de fines generales: 60S para 150% de la corriente clasificada Uso ligero de la carga: 60S para 120% de la corriente clasificada |
|
| Control | Modo de control |
Control de V/f Control de vector del flujo de Sensorless sin la tarjeta de la PÁGINA (SVC) Control de vector del flujo de la velocidad del sensor con la tarjeta de la PÁGINA (VC) |
| Modo de funcionamiento | Control de velocidad, control del esfuerzo de torsión (SVC y VC) | |
| Gama de velocidad |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Exactitud de control de la velocidad |
el ±0.5% (V/f) el ±0.2% (SVC) el ±0.02% (VC) |
|
| Respuesta de la velocidad |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| gama de frecuencia |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Resolución entrada de la frecuencia |
Ajuste de Digitaces: 0,01 herzios Ajuste análogo: frecuencia máxima x 0,1% |
|
| Esfuerzo de torsión de lanzamiento |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Exactitud de control del esfuerzo de torsión |
SVC: dentro del 5Hz10%, sobre el 5Hz5% VC: 3,0% |
|
| Curva de V/f |
V / tipo de la curva de f: línea recta, de múltiples puntos, función de poder, V/separación de f; Ayuda del alza del esfuerzo de torsión: Alza automática del esfuerzo de torsión (ajuste) de la fábrica, alza manual del esfuerzo de torsión |
|
| Frecuencia que da la rampa |
Ayuda linear y aceleración y desaceleración de la curva doble; 4 grupos de tiempo de la aceleración y de desaceleración, fijando la gama 0.00s ~ 60000s |
|
| Control del voltaje del autobús de DC |
Control de la parada de la sobretensión: limite la producción de energía del motor ajustando la frecuencia de la salida para evitar saltar la falta del voltaje;
Control de la parada del Undervoltage: controle el consumo de energía del motor ajustando la frecuencia de la salida para evitar fracaso del desvío
Control de VdcMax: Limite la cantidad de poder generada por el motor ajustando la frecuencia de la salida para evitar viaje de la sobretensión; Control de VdcMin: Controle el consumo de energía del motor ajustando la frecuencia de la salida, para evitar la falta del undervoltage del salto |
|
| Frecuencia portadora | 1kHz~12kHz (varía dependiendo del tipo) | |
| Método de lanzamiento |
Comienzo directo (puede ser el freno sobrepuesto de DC); comienzo de seguimiento de la velocidad |
|
| Método Stop | Parada de la desaceleración (puede ser DC sobrepuesto que frena); libre de parar | |
| Función de Maincontrol | Active el control, control de la inclinación, operación de hasta 16 velocidades, evitación peligrosa de la velocidad, operación de la frecuencia del oscilación, aceleración y transferencia del tiempo de desaceleración, separación de VF, sobre la excitación que frena, control del PID del proceso, duerma y función para despertar, lógica simple incorporada del PLC, los terminales entrada y de salida virtuales, unidad de retraso incorporada, unidad incorporada de la comparación y unidad de la lógica, copia de seguridad y recuperación, expediente perfecto de la falta, reset de falta, dos grupos de motor parametersfreeswitching, cableado de la salida del intercambio del software, terminales del parámetro ARRIBA/ABAJOS | |

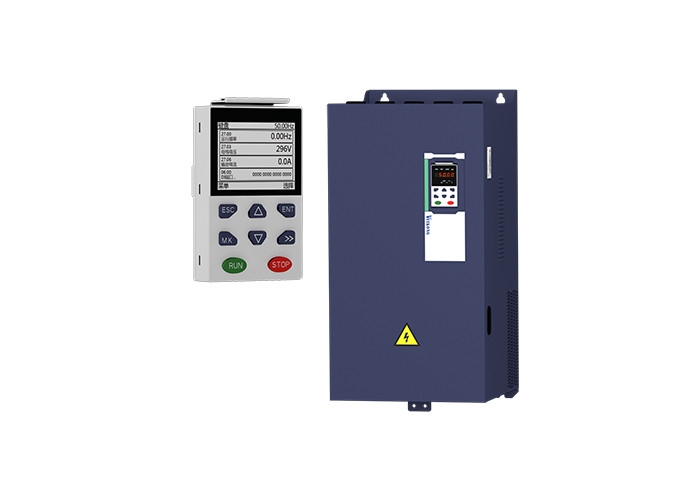

| Función | Telclado numérico | Teclado del LED Digital y telclado numérico del LCD (opción) |
| Comunicación |
Estándar: Comunicación de MODBUS PUEDE ABRIRSE Y PROFINET (EN EL DESARROLLO) |
|
| Tarjeta de la PÁGINA | Tarjeta de interfaz ampliada del codificador (salida diferenciada y colector abierto), tarjeta del transformador rotatorio | |
| Terminal entrado |
Estándar: 5 terminales de la entrada digital, uno de los cuales apoyan la entrada de alta velocidad del pulso hasta 50kHz; 2 terminales de la entrada análoga, ayuda 0 ~ entrada o 0 del voltaje 10V ~ entrada actual 20mA; Tarjeta de la opción: 4 terminales de la entrada digital 2 entrada del voltaje de la entrada análoga terminals.support-10V-+10V |
|
| Terminal de salida |
estándar: 1 terminal de salida digital; 1 terminal de salida de alta velocidad de pulso (tipo abierto) del colector, ayuda 0 ~ salida de la señal de la onda cuadrada 50kHz; 1 terminal de salida de la retransmisión (la segunda retransmisión es una opción) 2 terminales de salida analógica, ayuda 0 ~ salida actual 20mA o 0 ~ salida del voltaje 10V; Tarjeta de la opción: 4 terminales de salida digital |
|
| Protección | Refiera al capítulo 6" localización de averías y las contramedidas” para la función de la protección | |
| Ambiente | Ubicación de la instalación | Interior, ninguna luz del sol directa, polvo, gas corrosivo, gas combustible, humo del aceite, vapor, goteo o sal. |
| Altitud | 0-3000m.inverter será reducido la capacidad normal si la altitud una corriente más alta de than1000m y de salida nominal reduce por el 1% si aumento de la altitud por el 100m | |
| Temperatura ambiente | -10°C~ +40°C, (redujo la capacidad normal si la temperatura ambiente está entre 40°C y 50°C) disminución máxima de la corriente de salida nominal 50°C antes de 1,5% si aumento de la temperatura por 1°C | |
| Humedad | Menos que 95%RH, sin la condensación | |
| Vibración | Menos de 5,9 m/s2 (0,6 g) | |
| Temperatura de almacenamiento | -20°C ~ +60°C | |
| Otros | Instalación | Gabinete montado en la pared, piso-controlado, transmural |
| Nivel de la protección | IP20 | |
| cámara de enfriamiento | Enfriamiento de aire forzado | |
| EMC | CE ROHS |
Filtro interno del EMC Cumple con EN61800-3 Categoría C3 3ro ambiente |
Substituya el vfd famoso de las marcas en el uso general.
Función del PID
| Función del PID de 40 grupos | ||||
| r40.00 | Valor final de la salida del PID | Única unidad leída: 0,1% | - | ● |
| r40.01 | Valor determinado final del PID | Única unidad leída: 0,1% | - | ● |
| r40.02 | Valor final de la reacción del PID | Única unidad leída: 0,1% | - | ● |
| r40.03 | Valor de la desviación del PID | Única unidad leída: 0,1% | - | ● |
| P40.04 | Fuente de referencia del PID |
El dígito de la unidad: Fuente de referencia principal del PID (ref1) 0: Ajuste de Digtital 1: AI1 2: AI2 3: AI3 (tablero de extensión del IO) 4: AI4 (tablero de extensión del IO) 5: Pulso de alta frecuencia de HDI 6: Comunicación El dígito de Ten: Fuente de referencia del PID Auxilary (ref2) lo mismo como dígito de la unidad |
00 | ☆ | |||||||||||||||
| P40.05 | Gama dada PID de la reacción | 0.01~655.35 | 100,00 | ☆ | |||||||||||||||
| P40.06 | Ajuste digital 0 del PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.07 | Ajuste digital 1 del PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.08 | Ajuste digital 2 del PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.09 | Ajuste digital 3 del PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
|
Cuando la fuente de referencia del PID es ajuste digital, el ajuste digital 0~3 del PID depende de la función 43 (preestablezca el terminal I del PID) y 44 de DI terminal (el terminal del PID de la precolocación 2):
Por ejemplo: Cuando AI1 se utiliza como reacción del PID, si la gama completa corresponde a la presión 16.0kg y requiere control del PID ser 8.0kg; entonces la gama determinada a 16,00, terminal digital de la reacción de P40.05 PID de la referencia del PID selecto a P40.06, fijó P40.06 (ajuste 0 de la precolocación del PID) para ser 8,00
|
|||||||||||||||||||
|
Cuando la fuente de referencia del PID es ajuste digital, el ajuste digital 0~3 del PID depende de la función 43 (preestablezca el terminal I del PID) y 44 de DI terminal (el terminal del PID de la precolocación 2):
Por ejemplo: Cuando AI1 se utiliza como reacción del PID, si la gama completa corresponde a la presión 16.0kg y requiere control del PID ser 8.0kg; entonces la gama determinada a 16,00, terminal digital de la reacción de P40.05 PID de la referencia del PID selecto a P40.06, fijó P40.06 (ajuste 0 de la precolocación del PID) para ser 8,00
|
||||||||||||||||||||
| P40.10 | Selección de la fuente de referencia del PID | 0: ref1 1: ref1+ref2 2: ref1-ref2 3: ref1*ref2 4: ref1/ref2 5: Minuto (ref1, ref2) 6: Máximo (ref1, ref2) 7 (ref1+ref2)/2 8: intercambio de fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.11 | Reacción source1 del PID |
El dígito 0 de la unidad: Reacción source1 (fdb1) del PID 0: AI1 1: AI2 2: AI3 (tarjeta de la opción) 3: AI4 (tarjeta de la opción) 4: PLUSE (HDI) 5: Comunicación 6: Corriente de salida nominal del motor 7: Frecuencia de la salida nominal del motor 8: Esfuerzo de torsión de la salida nominal del motor 9: Frecuencia de la salida nominal del motor El dígito de Ten: Reacción source2 (fdb2) del PID Lo mismo como dígito de la unidad |
00 | ☆ | ||||||||||||||||
| P40.13 | Selección de la función de la reacción del PID | 0: fdb1 1: fdb1+fdb2 2: fdb1-fdb2 3: fdb1*fdb2 4: fdb1/fdb2 5: El minuto (fdb1, fdb2) toma a fdb1.fdb2 un valor más pequeño 6: Máximo (fdb1, fdb2) tome a fdb1.fdb2 un valor más grande 7: (ref1+ref2)/2 8: intercambio de fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.14 | Característica de la salida del PID |
0: La salida del PID es positiva: cuando la señal de retorno excede el valor de referencia del PID, la frecuencia de la salida del inversor disminuirá para equilibrar el PID. Por ejemplo, el control del PID de la tensión durante la conclusión 1: La salida del PID es negativa: Cuando la señal de retorno es más fuerte que el valor de referencia del PID, la frecuencia de la salida del inversor aumentará para equilibrar el PID. Por ejemplo, el control del PID de la tensión durante wrapdown |
0 | ☆ | ||||||||||||||||
|
La característica de salida del PID es determinada por P40.14 y el positivo del PID de la función de Di terminal 42/la transferencia negativa: P40.14 = 0 y “42: Terminal que cambia positivo/negativo del PID el” es inválido: : La característica de salida del PID es positiva P40.14 = 0 y “42: Terminal que cambia positivo/negativo del PID el” es válido: : La característica de salida del PID es negativa P40.14 = 1 y “42: Terminal que cambia positivo/negativo del PID el” es inválido: : La característica de salida del PID es negativa P40.14 = 1 y “42: Terminal que cambia positivo/negativo del PID el” es válido: : La característica de salida del PID es positiva |
||||||||||||||||||||
| P40.15 | Límite superior de la salida del PID | -100.0%~100.0% | 100,0% | ☆ | ||||||||||||||||
| P40.16 | un límite más bajo de salida del PID | -100.0%~100.0% | 0,0% | ☆ | ||||||||||||||||
| P40.17 | Aumento KP1 de Proportaional |
0.00~10.00 La función se aplica al aumento proporcional P de la entrada del PID. P determina la fuerza del ajustador entero del PID. El parámetro de 100 significa que cuando la compensación de la reacción del PID y del valor dado es 100%, la gama de ajuste de PID ajusta es la frecuencia máxima (ignorando la función integral y la función diferenciada).
|
5,0% | ☆ | ||||||||||||||||
| P40.18 | Tiempo integral TI1 |
0.01s~10.00s Este parámetro determina la velocidad del ajustador del PID para realizar el ajuste integral en la desviación de la reacción y de la referencia del PID. Cuando la desviación de la reacción y de la referencia del PID es 100%, el ajustador integral funciona continuamente después de la época (ignorando el efecto proporcional y el efecto diferenciado) de alcanzar la frecuencia máxima (P01.06) o el voltaje máximo (P12.21). Más corto el tiempo integral, más fuerte es ajuste
|
1.00s | ☆ | ||||||||||||||||
| P40.19 | Tiempo diferenciado TD1 |
0.000s~10.000s Este parámetro determina la fuerza del ratio del cambio cuando el ajustador del PID realiza el ajuste integral en la desviación de la reacción y de la referencia del PID. Si la reacción del PID cambia el 100% durante el tiempo, el ajuste del ajustador integral (ignorando el efecto proporcional y el efecto diferenciado) es la frecuencia máxima (P01.06) o el voltaje máximo (P12.21). Más de largo el tiempo integral, más fuerte es el ajuste.
|
0.000s | ☆ | ||||||||||||||||
| P40.20 | Aumento KP2 de Proportaional | 0.00~200.0%. | 5,0% | ☆ | ||||||||||||||||
| P40.21 | Tiempo integral TI2 |
0.00s (no cualquier efecto integral) ~20.00s
|
1.00s | ☆ | ||||||||||||||||
| P40.22 | Tiempo diferenciado TD2 | 0.000s~0.100s | 0.000s | ☆ | ||||||||||||||||
| P40.23 | Condición del intercambio del parámetro del PID |
0: ningún intercambio No cambie, el uso KP1, TI1, TD1 Interruptor de DI terminal Se utilizan KP1, TI1, TD1 cuando la función de no. 41 de DI terminal es inválida; Se utilizan KP2, TI2, TD2 cuando son válidos El valor absoluto del comando del PID y de la desviación de la reacción está menos que P40.24, usando KP1, TI1, TD1; el valor absoluto de la desviación es mayor que P40.25, usando KP2, TI2, parámetros TD2; el valor absoluto de la desviación está entre P40.24~P40.25, los dos sistemas de parámetros transitioned linear. |
0 | ☆ | ||||||||||||||||
| P40.24 | Devation 1 del intercambio del parámetro del PID | 0.0%~P40-25 | 20,0% | ☆ | ||||||||||||||||
| P40.25 | Devation 2 del intercambio del parámetro del PID | El P40-24~100.0% | 80,0% | ☆ | ||||||||||||||||
